ケーブル

CV・CVTケーブルは地中埋設等の敷設状況や設備の運用状況により補修や更新が難しい設備です。長期間の運用による絶縁劣化・絶縁力低下や水分の多い場所での水トリー現象による絶縁破壊事故が発生する可能性があります。

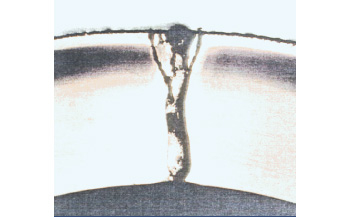

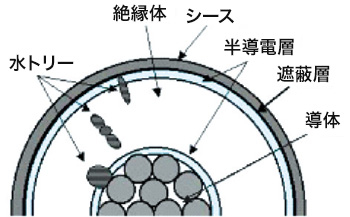

CV・CVTケーブルの絶縁体で使用されています架橋ポリエチレン絶縁体は、何らかの原因で水分が浸入した場合に水分により絶縁体が樹枝状に破壊される水トリー現象が発生することがあります。

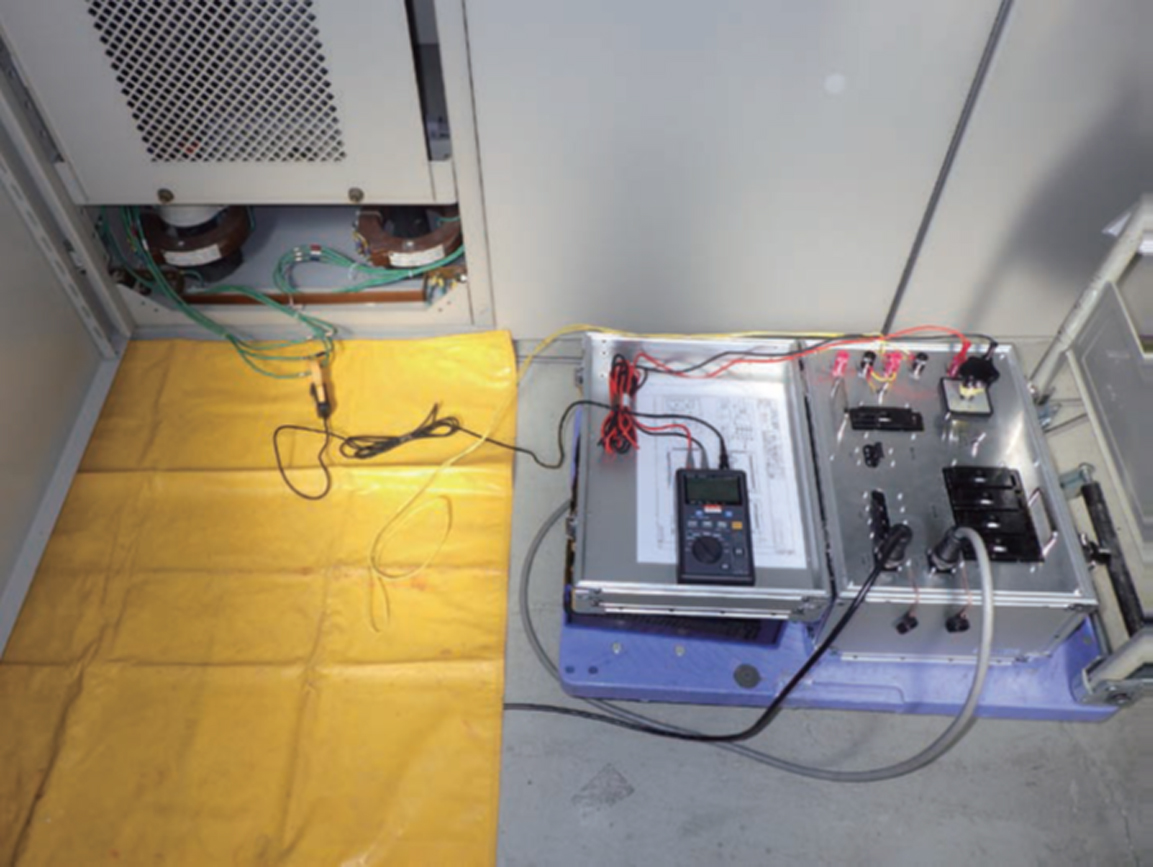

高圧ケーブルオンライン絶縁診断（開発中）

高圧ケーブルの遮蔽層に流れる電流を取り込み、Ior解析により高圧ケーブルのtanδを測定し劣化判定します。

• 設備運用中での診断が可能です。
• 測定回路の安全化により、高電圧部に接近することなく測定が可能です。
  測定の安全化：EVT二次回路の改修、遮へい層アース線引き出し改修
• 常時据置型よりも安価で実施でき、初期投資費用も抑えることができ、校正などの管理も容易です。

高圧ケーブルオフライン絶縁診断

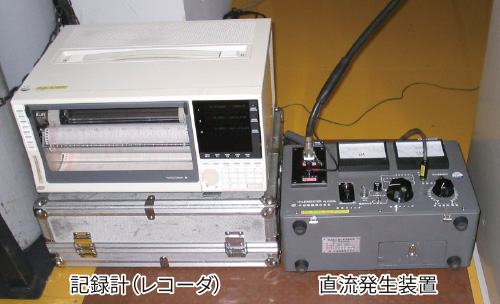

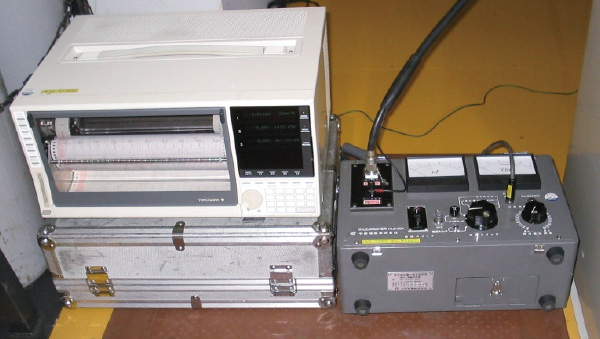

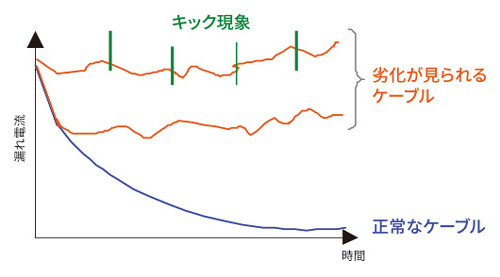

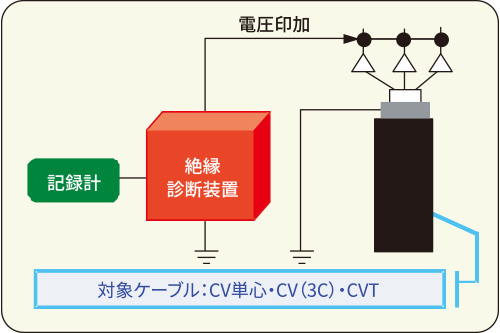

絶縁抵抗測定試験では判別できない高圧ケーブルの絶縁劣化を直流漏れ電流試験の波形確認により早期発見が可能です。

• 交流課電方式と違い、リアクトルや 試験用電源が不要です。（バッテリ式）
• ケーブルが長い状況でも安全かつ高精度な診断が可能です。
• 豊富な診断実績があり、異常判定例との比較が可能です。
